Newborn Set für alten Tripp Trapp

Mit dem Newborn Set gibt es mittlerweile eine tolle Erweiterung mit der man auch schon Neugeborene an den Tisch setzen/legen kann. Allerdings ist es laut Hersteller nur für Tripp Trapps ab Baujahr 2003 kompatibel.

Durch die Langlebigkeit des Tripp Trapps der Firma Stokke kursieren jedoch noch immer viele alte Modelle in den Haushalten junger Eltern. Mit folgendem Umbau funktioniert es dennoch mit Stühlen der ersten Generation.

Disclaimer

Die Arbeit an eurem Kinderstuhl macht ihr auf eigene Gefahr. Wir sind nicht für Personen- und Materialschäden haftbar.
Tripp Trapp ist eine eingetragene Marke der Firma Stokke.

Das Problem

Ab Baujahr 2003 wurde die Höhe und der Abstand der beiden Rückenlehnen leicht geändert:

  • Die Höhe wurde von ca. 75mm auf ca. 70mm reduziert.
  • Der Abstand wurde von ca. 25mm auf ca. 35mm erhöht.

Aus Sicherheitsgründen gibt es zwei graue Stifte zur Verriegelung des Newborn-Sets an der Rückenlehne. Durch die Breite der alten Rückenlehnen können diese allerdings nicht mehr zuschnappen und drücken lediglich gegen das Holz. Die farbige Sicherheitswarnung bleibt dadurch auf Rot.

Die Verriegelung kann nicht mehr zuschnappen

Die Anpassung

Dadurch, dass die Rückenlehnen nur um etwa 5mm verkürzt wurden, lässt sich einfach eine Aussparung für die Verriegelung ins Holz sägen.

Dafür steckt man zunächst die Rückenlehne mittig in das Newborn-Set.

Die Rückenlehne im Newborn Set

Mit einem Bleistift zeichnet man den Verlauf der grauen Sicherheitsriegel weiter.

Anzeichnen der Aussparung in der Rückenlehne

Dann muss dieser Bereich bis zu einer Tiefe von 5mm ausgesägt werden. Wird der Stuhl später lackiert, sollte man ruhig noch einen Millimeter weiter gehen. Da man den Stuhl nicht immer auf Anhieb in der Mitte der Rückenlehne platzieren wird, sollte man die Aussparung außerdem eher etwas breiter ausschneiden.

Mit einer Handsäge oder Stichsäge sollte der Schnitt in wenigen Minuten erledigt sein.

Ausschneiden der Aussparungen

Als Finish sollte man noch mit einer Schlüsselfeile die Kanten abrunden. Hierfür empfehlen wir ein qualitativ hochwertiges Set von der Firma Pferd: Link

Montage

Abschließend kann das Newborn Set montiert werden. Die Verriegelung sollte nun unter der Lehne durchrutschen und die Sicherheitsanzeige auf grün springen.

Erfolgreich eingerasteter Sicherheitsriegel

Viel Freude mit deinem Newborn-Set!

Tripp Trapp Restaurieren

Du möchtest deinen Tripp Trapp komplett restaurieren? Hier ein Leseempfehlung:

Kategorien
Allgemein

Tripp Trapp Aufbereiten

Disclaimer

Die Arbeit an eurem Kinderstuhl macht ihr auf eigene Gefahr. Wir sind nicht für Personen- und Materialschäden haftbar.
Tripp Trapp ist eine eingetragene Marke der Firma Stokke.

Zerlegen

Zu Beginn werden die 10 Schrauben mit einem Sechskantschlüssel entfernt, so dass alle Bretter von einander getrennt werden können. Klopfe dann die 10 Gewindeplatten aus den Brettern. Mit einem Schlitzschraubendreher kannst du die Bodengleiter aus Kunststoff unter den Füßen heraus hebeln. Die Schrauben, Gewindeplatten, Bodengleiter und Metallstangen kannst jetzt zur Seite legen, da diese meist in bestem Zustand sind.

Abschleifen

Im zweiten Schritt geht es an den alten Lack auf dem Holz. Bevor ein neuer Anstrich aufgetragen werden kann, muss die alte Beschichtung herunter. Um eine gleichmäßige Oberfläche zu bekommen muss das Holz zunächst möglichst großflächig abgeschliffen werden. Das geht mit etwas Schleifpapier in großen Kreisbewegungen per Hand – ich würde eine Exzenter-Schleifmaschine aber wirklich sehr empfehlen.

Das Gerät kostet nicht die Welt und wird euch vermutlich noch oft im Leben nützlich sein (Gartenmöbel, Holzterrasse, etc.). Außerdem geht es damit um längen leichter/schneller.

Hier ein Link zu einer möglichen Lösung:

Zunächst solltet ihr mit einer 80er Körnung grob vorschleifen und dann mit 120-Schleifpapier eine glatte Fläche erzeugen.

Das Abschleifen der Bretter mit einem Exzenter-Schleifer

In den runden Vertiefungen der Seitenteile muss man mit Schleifpapier weiter arbeiten oder – wenn vorhanden – mit einem Rotationswerkzeug die Flächen abschleifen.

Mit dem Dremel kommt man besonders gut in die runden Vertiefungen

Wer auch hier seine Werkstatt um ein Werkzeug erweitern möchte, hier ein Link zu einem Dremel mit Zubehör:

Lackieren

Beim Lackieren haben wir besonderen Augenmerk auf speichelechte Farbe für Kindermöbel nach DIN EN 71-3 gelegt. Das sollte unbedingt auf der Farbdose vermerkt sein. Lasst euch bestenfalls im Baumarkt dazu beraten. Wir haben uns für einen Acryl-Lack in der Farbe grün-grau mit dem blumigen Namen „Stärke der Berge“ von Alpina entschieden: Link

Mit einer feinporigen Rolle lässt sich dieser super auftragen und sorgt für ein gleichmäßiges Farbbild. Ein Pinsel kommt an die Qualität wirklich gar nicht dran. Denkt daran mit der Rolle kreuz und quer die Farbe nass-in-nass zu verteilen und auch Laufnasen an den Rändern zu entfernen.

Der erste Anstrich mit der neuen Farbe
Der erste Anstrich mit der neuen Farbe

Die Vertiefungen in den Seitenteilen für die beiden Rückenlehnen müsst ihr nicht streichen, da diese verdeckt werden. Den vordere „Holzbügel“ ist dagegen nur optional verbaut, so dass ihr diese Vertiefung in den Seitenteilen streichen solltet. Bei neueren Modellen ist dieses Loch sowieso nicht mehr vorhanden.

Der erste Anstrich ist selten perfekt, so dass man nach wenigen Stunden alle hellen Flecken ausbessern kann.

Tripp Trapp zerlegt und angestrichen
Die angestrichenen Teile des Tripp Trapps

Zusammenbau

Abschließend kann der Stuhl mit den 10 Schrauben wieder zusammengebaut werden. Dafür werden zunächst die Gewindeplatten wieder eingesetzt und alle Metallstangen, die untere Querverbindung sowie die Rückenlehnen an eine der beiden Seitenwände geschraubt. Dann wird die zweite Seitenwand befestigt und die Sitz- und Fußbretter eingeschoben.

Die Bodengleiter werden dann noch eingedrückt und der Stuhl ist wieder einsatzbereit.

Der Stuhl ist wieder zusammengebaut

Viel Spaß beim Restaurieren und Danke für euren Beitrag für die Nachhaltigkeit.

Newborn-Set

Du möchtest deinen alten Tripp Trapp kompatibel mit dem Newborn-Set machen? Hier eine kurze Anleitung:

Kategorien
Allgemein

Bett selber bauen

Für unsere Dachschräge konnten wir in den Möbelhäusern leider kein passendes Bett entdecken, also mussten wir wieder selber ran. So schwierig kann das ja nicht sein. Und so war es auch.

Voraussetzungen

  • Es sollte ein Bett mit den Standardmaßen 180×200 werden.
  • Die Höhe des Bettes sollte auf Grund der Dachschräge etwa 55cm betragen
  • Der Preisrahmen sollte möglichst unter 100€ liegen

Material

Folgende Materialien haben wir benötigt:

Position
4x Leimholzplatte Akazie 200x18x2000 [mm]
2x Holzleiste Buche 20x27x2000 [mm]
1x Glattkantbrett Fichte 44x74x2000 [mm]
4x Holzdübel 6×30 [mm]
https://amzn.to/3cLmG3U
28x Schraube Spax 4.0×40 [mm]
https://amzn.to/3pPCDtU
4x Bettfuß mit Eckwinkel
https://amzn.to/2YGwNin
6x Abdeckkappen D12 [mm] für Schrauben TX20
https://amzn.to/3rdmQFk
Tabelle 1: Materialien für das Bett

Folgende Materialien haben wir dann tatsächlich gekauft:

PositionKosten
4x Leimholzplatte Akazie 200x18x2000 [mm]66,64€
2x Holzleiste Buche 20x27x2000 [mm]14,98€
1x Glattkantbrett Fichte 44x74x2000 [mm]6,98€
50x Holzdübel 6×30 [mm]1,99€
125x Schrauben Spax 4.0×40 [mm]14,59€
50x Abdeckkappen D12 [mm] für Schrauben TX20 1,69€
Tabelle 2: Materialien für das Bett

Alle Materialien gab es problemlos beim Baumarkt. Preislich liegen wir dabei leicht über dem Budget. Wir haben allerdings ein etwas größeres Schraubenpaket als nötig genommen. Schrauben kann man immer gebrauchen 😉 Die Schrauben gibt es übrigens bei Amazon deutlich günstiger (mehr für weniger). Hier noch einmal der Link für euch: https://amzn.to/3pPCDtU.

Die Bettfüße konnten wir glücklicherweise vom bisherigen Bett übernehmen. Manche Baumärkte könnten diese Eckwinkel vorrätig haben, ansonsten gibt es sowas zu Hauf bei Amazon. Da diese Eckwinkel direkt mit der Matratze in Kontakt kommen sollte man übrigens keine scharfkantigen Winkel kaufen.

Bettfüße
Bettfüße unseres vorherigen Bettes

Konzept

Für die Maße des Bettes ist vor allem die Größe der Liegefläche ausschlaggebend. Wir haben uns für zwei Matratzen mit den Standardmaßen 90×200 [cm] entschieden. Da sich die Matratzen leicht quetschen lassen, kann man die Größe der Liegefläche als Innenmaß des Bettgestells übernehmen.

Die Matratze wird bei den meisten Betten von einem Lattenrost getragen. Damit das Rost in das Bettgestell passt, ist es in der Regel etwas kleiner als die Nennmaße der Matratze. In unserem Fall statt 90×200 nur etwa 88×198 [cm]. Damit es später sicher in das Bettgestell passt, sollte man aber besser vorher einmal abmessen.

Das Lattenrost wird nur auf der langen Seite getragen, deshalb braucht das Bettgestell auch nur an der langen Seite eine Auflagefläche. In unserem Fall kommen zwei Lattenroste zum Einsatz, dadurch gibt es noch ein Auflagebalken in der Mitte des Bettes. Hier folgt eine Schnittzeichnung des Bettgestells.

Schnittzeichnung des Bettgestells

Ihr werdet vielleicht nicht exakt die gleichen Seitenbretter kaufen, deshalb an dieser Stelle eine kurze Empfehlung. Macht euch unbedingt vorher ein Konzept wie hoch die Seitenwände werden müssen. Je nach Lattenrost und Matratze wird sich die Höhe verändern und die Matratze mehr oder weniger aus dem Bett ragen. Wählt man zum Beispiel zu hohe Seiten, dann drücken sich beim Sitzen auf der Bettkante die Bretter in die Oberschenkel. Die 10 cm Höhe des Lattenrostes drückt sich bei Belastung nämlich auch noch etwas zusammen.

Im obigen Bild seht ihr unseren Aufbau (ohne Füße). In diesem Fall liegt die Matratze etwa 5cm unterhalb der Seitenwand. Dadurch kann sie nicht umher rutschen und kann gleichzeitig gut Feuchtigkeit abgeben.

Da der Mittelbalken nur an den kurzen Enden im Rahmen befestigt ist, sollte dieser übrigens etwas massiver sein. Je nach Gewicht, sollte dieser auch noch in der Mitte gestützt werden. Bedenkt beim Aussuchen der Holzleisten ebenfalls, dass die Oberseite des Mittelbalkens später auf gleicher Höhe wie die Seitenleisten sein muss – sonst rollt ihr nachts aus dem Bett 😉

Der Aufbau

1. Seitenwände

Die Seitenbretter aus geölter Akazie

Im ersten Schritt haben wir die Seitenwände auf das passende Maß zurecht geschnitten. Der Bettrahmen muss ein Innenmaß von 180×200 [cm] ergeben. Da die Bretter aus dem Baumarkt 200 cm lang sind, können diese für die langen Seiten verwendet werden – ohne zugeschnitten werden zu müssen. Die kurzen Seiten müssen auf 180 cm zuzüglich der Bretterstärke von 2x 18 mm geschnitten werden. Im folgenden Bild sieht man den Aufbau der Seitenwände in der Draufsicht.

Draufsicht des Rahmens

Bedenkt beim Zuschnitt, dass man in der Regel die schöne Seite nach Unten legt. Dabei brechen weniger Späne aus dem Holz. Ebenfalls sollte man vernünftiges Werkzeug verwenden. Nur mit den richtigen Stichsägenblättern bekommt man ein gutes Ergebnis hin (hier gibt es ein kostengünstiges Set: https://amzn.to/3aMEeKB).

Glücklicherweise sind die Bretter vom Baumarkt bereits 20cm breit, so dass wir tatsächlich nur die Länge schneiden mussten.

Die geölten Bretter sind natürlich an Schnittflächen deutlich heller als sonst. Wer kein Holzöl zur Hand hat, der kann die Flächen einfach mit Speiseöl bestreichen und anschließend überschüssiges Öl mit einem trockenen Tuch abwischen.

Geöltes Brett

Das Ergebnis kommt den vorbehandelten Flächen schon recht nahe. Für ein besseres Erscheinungsbild, sollte man sich vermutlich etwas vom Fachhandel besorgen.

2. Äußere Auflageflächen

Im nächsten Schritt werden die Auflageflächen des Lattenrosts für die langen Seitenwände hergestellt. Dafür muss die Holzleiste aus Buche grundsätzlich nur auf das Maß der langen Seiten gekürzt werden – also 2000mm? Tatsächlich nicht. In die Ecken des Gestells kommen noch die Winkel für die Bettfüße. Um die Leiste noch vernünftig anschrauben zu können, würde ich von dem Maß zwischen den Eckwinkeln noch einmal 5mm pro Seite abziehen.

Damit man trotz der Eckwinkel eine möglichst große Auflagefläche hat, haben wir eine Aussparung an den Enden der Leiste vorgesehen. Hier ein Foto davon.

Ob das Sinnvoll ist sei mal dahin gestellt. Aber unser altes Bett hatte das auch so, es sieht ziemlich gut aus und mit der Stichsägen herumspielen macht Spaß!

Die beiden Leisten können jetzt bereits an den langen Seiten des Bettgestells montiert werden. Je sorgfältiger man jetzt arbeitet umso weniger klappert das Bettgestell. Also wird die Leiste bestenfalls vor dem Verschrauben mit Schraubzwingen fixiert. Die Leiste kommt in unserem Fall 26 mm über das untere Ende der Seitenwand. Wie zuvor bereits beschrieben hängt das vor allem von eurer Mittelstange ab! Guckt euch im Zweifel die Querschnittszeichnung oben noch einmal an.

Mit 11 Schrauben 4.0 x 40 haben wir nun die Seitenleiste in gleichmäßigen Abständen in der Seitenwand fixiert. Theoretisch muss man mit den Spax-Holzschrauben bei weichen Hölzern nicht vorbohren. Bei der Buchenleiste haben wir dann doch lieber vorgebohrt – bevor sie uns zerreißt.

Seitenleisten werden vorgebohrt.

Im folgenden Bild sieht man die Aussparung für die Eckwinkel.

Aussparung der Seitenleiste für die Eckwinkel

Damit sind die Seitenwände bereits komplett fertig und es geht an den Mittelsteg.

3. Der Mittelsteg

Der Mittelsteg hat die ehrenvolle Aufgabe das halbe Gewicht der „schlafenden Masse“ zu tragen und sollte auch entsprechend nicht zu knapp bemessen sein. In unserem Fall ein Fichtenprofil 44×74 [mm]. Die Länge des Profilholzes muss dem Innenmaß des Bettgestells entsprechen – also wieder 2000 [mm]. Für die Montage in der kurzen Seitenwand, haben wir eine Kombination aus Holzdübeln und Schrauben verwendet.

Die Dübel bieten eine formschlüssige Verbindung zum Aufnehmen der Gewichte und die Schraube zieht die Seitenwand und den Mittelsteg zusammen – damit die Dübel nicht aus den Löchern fallen. Auf eine Verleimung haben wir bewusst verzichtet, um das Bett für einen Umzug demontieren zu können.

Mittig in der Seitenfläche wird also zunächst ein Loch für die Schraube durchgebohrt. Daneben kommen die beiden 6mm Löcher für die Holzdübel.
Auch hier noch einmal der Hinweis: denkt an den korrekten Abstand zur Unterkante der Seitenwand. Der Mittelsteg muss nachher auf der richtigen Höhe zur Seitenleiste sein. Das gleiche Bohrbild wird auch noch auf die Stirnflächen des Mittelstegs übertragen.

Wer nun Angst hat, dass der Mittelsteg sein Gewicht nicht hält – der kann natürlich Stützen unter den Mittelsteg schrauben. Anders als die äußeren Bettfüße, kann man diese nicht sehen und somit können diese einfach aus irgendeiner günstigen Holzleiste sein.

4. Zusammenbau

Und schon geht es an den Zusammenbau. Dafür werden zunächst die Seitenwände mit den Eckwinkeln aneinander geschraubt. Versucht die Seitenwände möglichst exakt auszurichten, damit man später keine herausragende Kante sehen kann.

Montierte Ecke des Bettgestells

Bevor die zweite kurze Seite verschraubt wird, muss noch der Mittelsteg eingesetzt werden. Anschließend kann dann auch die fehlende kurze Seite montiert werden. Der Mittelsteg wird beidseitig mit je einer Schraube von außen durch die kurze Seitenwand fixiert.

Da unsere Eckwinkel recht weit unten an der Seitenwand liegen, hat die Seitenwand oben etwas weniger Stabilität. Daher wird die Seitenwand an jeder Ecke mit einer weiteren Schraube von der kurzen in die lange Seite verbunden.

Ecken verschraubt

Diese 6 Schrauben (4x Ecke, 2x Mittelsteg) lassen sich abschließend mit den dunkelbraunen Abdeckkappen hervorragend verstecken.

Jetzt kann schon das Lattenrost eingesetzt werden.

Idealweise sollte der Lattenrost jetzt so passen, dass er genügend Spiel hat um hinein zu passen ohne dass er herunterfallen kann.

Auflagefläche des Lattenrostes

Hat gepasst? Dann noch die Matratzen rauf und fertig ist das Bett.

Fertig montiertes Bett

Fazit

Mit nur wenigen Stunden Arbeit haben wir uns ein tolles Bett gebaut und konnten das gesparte Geld in vernünftige Matratzen und Lattenroste investieren. Das Bett passt super unter die Dachschräge, knarzt kein bisschen und hat eine ideale Höhe von 55cm.

Mal sehen welches Möbelstück als nächstes gebaut wird 😉

Kategorien
Allgemein

Saugroboter vs. Spiegel

Unser treuer Staubsaug-Roboter (Roborock S50) hat bisher immer sehr zuverlässig seine Dienste verrichtet. Nach einem Jahr fingen allerdings plötzlich die Probleme an:

Auf einmal entstanden neue Wände in der erzeugten Karte unserer Wohnung, die es überhaupt nicht gibt. Dadurch weigerte sich die autonome Putzkraft große Flächen unseres Wohnzimmers zu reinigen. Trotz mehrfachem Zurücksetzen der Karte und Reinigen der Sensoren war sich der kleine Roboter weiterhin sicher, dass dort Wände stehen. Während der Fehlersuche fiel uns irgendwann die Symmetrie der falschen Wände zu einer anderen Wand unser Wohnung auf und dann war klar: da wird doch etwas gespiegelt.

Fehlerhafte Karte des Saugroboters
Fehlerhafte Karte des Saugroboters

Und tatsächlich: wir hatten einen neuen Kleiderschrank gekauft, an dem ein Spiegel auf „Kopfhöhe“ des Roboters hängt. Bei seiner Raumvermessung per LIDAR spiegeln sich die Laser-Strahlen am Schrankspiegel und nimmt die gegenüberliegende Wand wahr, als ob sie hinter dem Spiegel steht.

Der Blick in den Spiegel

Was tut man jetzt, wenn man seinen Kleiderschrank nicht zurück geben möchte? Im Baumarkt oder bei Amazon gibt’s für wenige Euro Milchglasfolien. Klebt man diese auf den unteren Bereich des Spiegels, so reflektieren die Laser-Strahlen nicht mehr und die Welt ist wieder in Ordnung.

Günstige Milchglasfolie gibt’s bei Amazon *.
Das Ergebnis kann sich sehen lassen und fällt überhaupt nicht negativ auf. Die Folie lässt sich mit etwas Wasser andrücken und hält damit sehr gut.

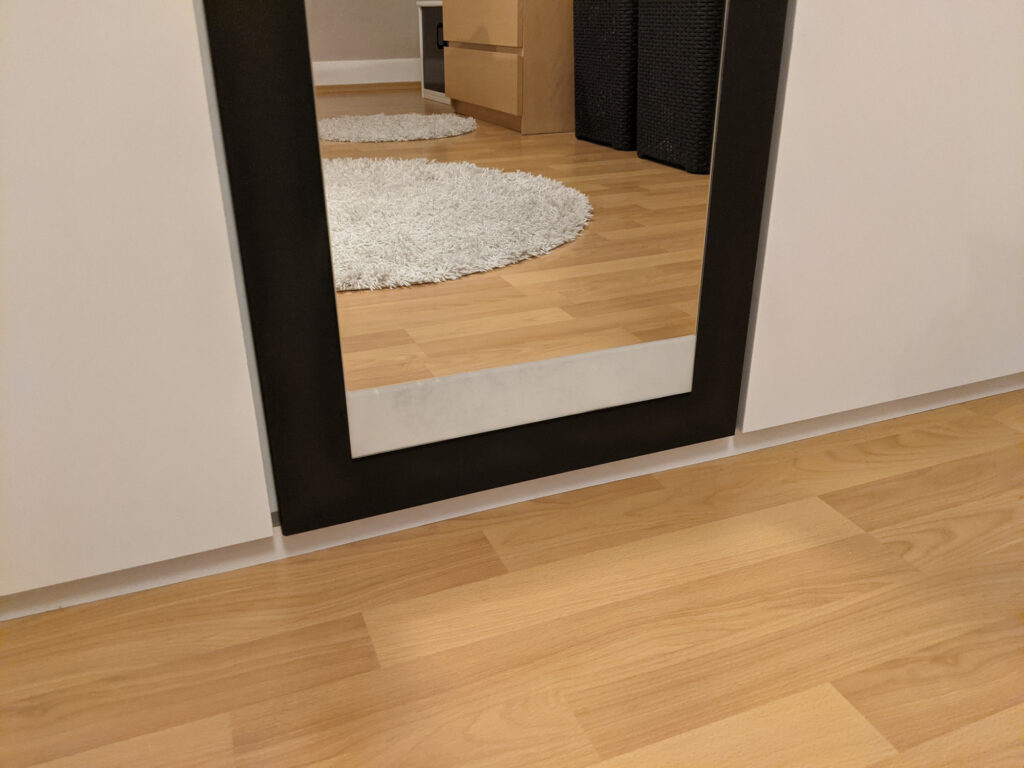

Die matte Milchglasfolie macht sich sehr gut am Spiegel

Damit ist auch unser Roborock S50 wieder zufrieden und arbeitet wieder ohne jegliche Probleme. Wirklich jeden Cent wert!
